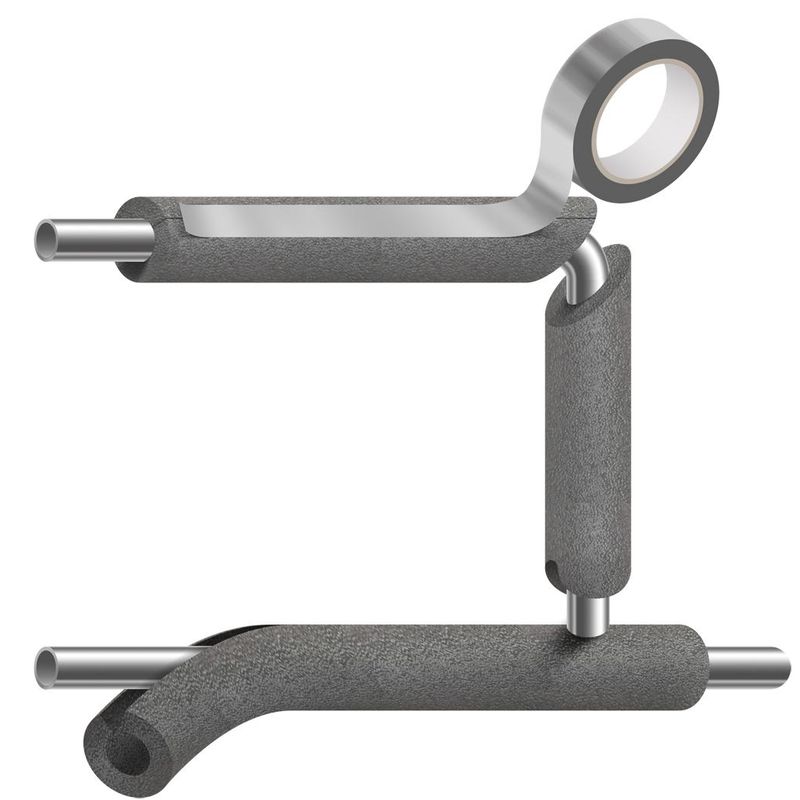

Порилекс НПЭ Т

Порилекс НПЭ Т - трубная теплоизоляцияПорилекс НПЭ Т изготавливается по ТУ 2246-029-002034430-2003 из полиэтилена высокого давления методом вспенивания по экологически безопасной технологии (без применения фреона). Имеет структуру с закрытыми порами. За счет высокого содержания воздуха имеет высокие теплоизолирующие свойства. Не впитывает влагу, имеет отличные пароизоляционные параметры. Поглощает удары и шум, является превосходным звукоизолятором. Экологически безопасен, не имеет ограничений в применении (вплоть до пищевой и медицинской промышленности). Высокое качество материала и сырья, импортное оборудование и передовая технология производства позволяют производить материал с лучшими характеристиками. А расположение завода изготовителя в городе Екатеринбурге позволяет нам предлагать товар в Уральском Федеральном Округе по самым выгодным ценам.

Порилекс НПЭ Т значительно снижает теплопотери, уменьшает структурный и акустический шумы, защищает от образования конденсата. Применяется для изоляции труб в строениях любых категорий: жилые, общественные, промышленные, складские. Порилекс НПЭ Т применяется для изоляции водопроводных, канализационных труб; систем отопления, водоснабжения, канализации. Подходит как для изоляции новых, монтирующихся трубопроводов, так и для усиления изоляции уже существующих, эксплуатируемых объектов.

Основные свойства



Обладает хорошей гибкостью


Выдерживает температуру применения до +100С
Сокращает теплопотери до 70%

Основные характеристики

ПараметрЗначение
Плотность, кг/м3 25±2
Напряжение при сжатии (25%), МПа, не менее 0,045
Относительная остаточная деформация при сжатии (25%), не более 10
Водопоглощение по объему за 24 часа при 22С, % 0,9
Паропроницаемость, мг/(м·ч·Па) 0,001
Коэффициент теплопроводности, Вт/(м·К) 0,04
Удельная теплоемкость, кДж/(кг·С) 1,95
Прочность на разрыв, МПа 0,56
Относительное удлинение при разрыве, %
72,7
Прочность на растяжение, МПа 0,28
Рабочий интервал температур, °С
-50…+80
Группа горючести Г2, умеренногорючие
Группа воспламеняемости В1, трудновоспламеняемые
Дымообразующая способность Д2, умерянная

Типоразмеры

Устанавливается на Внутренний Ø изоляции, мм Толщина стенки изоляции, мм
Стальную трубу Медную трубуПлатиковую трубу 6 9 1320
Дюймы Ду, ммНаружный Ø, мм Наружный Ø, мм Наружный Ø, мм Артикул Артикул
Артикул
Артикул
1/4
8
13,5 15
14
15 15/6 15/9
3/8
10
17 18
16/18
18 18/6 18/9 18/13
1/2
15
21,3 22
20
22 22/6 22/9 22/13
25/26 25 25/9 25/13
3/4 20 26,8 28 28 28/6 28/9 28/13
1 25 33,5 35 32 35 35/6 35/9 35/13
1 1/4 32 42,3 42 40 42 42/9 42/13
1 1/2 40 48 48 48/9 48/13
54 50 54 54/9 54/13
57 57/13
2 50 60 60 60/9 60/13


64
63
64
64/9 64/13

70

70   70/9 70/13
2 1/2    76 76,1
75
76   76/9 76/13
3 89 88,9 89 89/9 89/13
108 108 110 110 110/9 110/13 110/20
4 114 114 114/9 114/13
133 133 133 133/9 133/13

Порилекс НПЭ Т производятся внутренним диаметром от 15 мм до 114 мм, толщиной стенки 6, 9, 13 и 20 мм. Поставляются отрезками по 2 м, упакованные в пачки.

Монтаж

Установка на прямые участки трубопроводов

Метод натяжения. Рекомендуется для установки на несмонтированные трубы

Действия Рисунки Инструменты Аксессуары
Надеть трубки Порилекс на трубу
Склеить торцы трубок Порилекс между собой Кисть Клей Порилекс
Сварить трубки между собой
Склеить торцы трубок Порилекс между собой в месте сварного шва Кисть Клей Порилекс

Метод продольной разрезки. Рекомендуется для установки на смонтированные трубопроводы

Действия Рисунки Инструменты Аксессуары
Разрезать трубку Порилекс вдоль Нож с коротким лезвием
Установить трубку Порилекс на трубу
Закрепить продольный шов на трубке Порилекс Кисть Клей Порилекс или зажимы
Склеить торцы трубок Порилекс между собой Кисть Клей Порилекс или зажимы

Установка на углы

Метод натяжения. Рекомендуется для установки на несмонтированные трубы диаметром до 35 мм и толщине изоляции до 9 мм. Производиться в соответствии с п. 1.1

Метод продольной разрезки. Рекомендуется для установки на смонтированные трубопроводы диаметром до 35 мм и толщине изоляции до 9 мм. Производиться в соответствии с п. 1.2

Метод вырезания клиньев. Рекомендуется для установки на трубопроводы диаметром до 89 мм

Действия Рисунки Инструменты Аксессуары
Вырезать из трубки Порилекс угловые клинья 45° или 22,5°. Сумма углов клиньев должна соответствовать углу изгиба трубопровода. Расстояние между клиньями 5—10 мм. Стусло, нож с длинным лезвием
Сформировать угол Порилекс, склеив трубку по поверхностям разрезов. Разрезать угол Порилекс вдоль по внутренней поверхности изгиба. Кисть, нож с коротким лезвием Клей Порилекс
Закрепить угол Порилекс на трубе Кисть Клей Порилекс или зажимы

Метод резки под углом. Рекомендуется для установки на трубопроводы диаметром до 89 мм.

Действия Рисунки Инструменты Аксессуары
Разрезать трубку Порилекс под углом 45° или 22.5° (для изгиба трубопровода 90° или 45° соответственно) Стусло, нож с длинным лезвием
Сформировать угол Порилекс, развернув одну часть трубки относительно другой на 180° и склеив поверхности разреза Кисть Клей Порилекс
Разрезать угол Порилекс вдоль по внутренней поверхности изгиба.
Закрепить угол Порилекс на трубе
Нож с коротким лезвием, кисть Клей Порилекс или зажимы

Метод разметки диаметра

Действия Рисунки Инструменты Аксессуары
Измерить наружный диаметр трубки Порилекс.
Нанести разметку D по образующей трубки Порилекс.
Разрезать трубку Порилекс по линии А-В
Кронциркуль, металлическая линейка, шариковая ручка, нож с длинным лезвием.
Сформировать угол Порилекс, развернув одну часть трубки относительно другой на 180° и склеив поверхности разреза. Кисть Клей Порилекс
Разрезать угол Порилекс вдоль по внутренней поверхности изгиба.
Закрепить угол Порилекс на трубе

Нож с коротким лезвием, кисть Клей Порилекс или зажимы

Установка на тройники

Рекомендуется для установки на тройники диаметром до 89 мм

Действия Рисунки Инструменты Аксессуары
Сделать отверстие в трубке Порилекс диаметром, равным диаметру отвода
Кольцевой пробойник или нож с коротким лезвием
Разрезать трубу Порилекс вдоль так, чтобы разрез проходил через центр вырезанного отверстия Нож с коротким лезвием
Закрепить трубку Порилекс на трубе так, чтобы отвод проходил через вырезанное отверстие. Закрепить угол Порилекс на трубе

Кисть Клей Порилекс или зажимы
По торцу трубки Порилекс, предназначенной для изоляции отвода, сделать U — образный вырез. Разрезать трубку Порилекс, предназначенную для изоляции отвода вдоль. Нож с длинным лезвием, нож с коротким лезвием
Закрепить трубку Порилекс на отводе. Приклеить U образный вырез трубки, установленной на отводе, к трубке Порилекс, установленной на трубе

Кисть Клей Порилекс или зажимы

Установка на переходники

Действия Рисунки Инструменты Аксессуары
Вырезать с одного конца трубки Порилекс два V — образных клина друг напротив друга
Нож с коротким лезвием
Сформировать конус Порилекс, склеив трубку по краям V — образных вырезов Кисть Клей Порилекс
От узкой стороны конуса Порилекс отрезать участок так, чтобы полученный внутренний диаметр соответствовал наружному диаметру меньшей трубы

Нож с длинным лезвием
Разрезать конус Порилекс вдоль, установить на переходник и закрепить Нож с коротким лезвием, кисть Клей Порилекс или зажимы

Установка на вентили и задвижки

Рекомендуется для установки на низкие вентили и задвижки

Действия Рисунки Инструменты Аксессуары
Измерить наружный диаметр изоляции трубопровода D и длину вентиля или задвижки L
Кронциркуль, металлическая линейка
От трубки Порилекс с внутренним диаметром, равным D отрезать участок длиной, равной L×2. В середине участка Порилекс сделать отверстие диаметром, равным диаметру ножки вентиля или задвижки. Разрезать участок Порилекс вдоль так, чтобы он проходил через середину отверстия. Нож с длинным лезвием, кольцевой пробойник, нож с коротким лезвием
Закрепить участок Порилекс на вкентиль или задвижку
Кисть Клей Порилекс или зажимы

Сертификаты

  • Сертификат Соответствия РОСС RU.АЯ55.Н03130
  • Санитарно-эпидемиологическое заключение № 66.01.10.224.П.001611.05.04
  • Сертификат пожарной безопасности ССПБ.RU.ОП.038.В.00083
