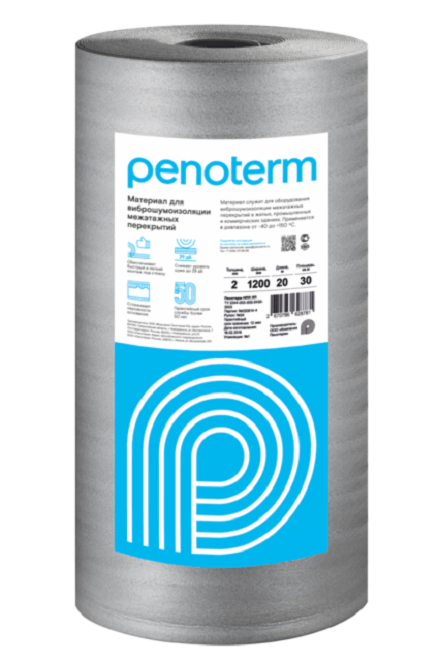

Пенотерм НПП ЛЭ (Э)

Пенотерм НПП ЛЭ (Э) - вибро- шумоизоляция для систем \

Пенотерм® НПП ЛЭ (Э) – виброшумоизоляционный материал, изготовленный из вспененного полипропилена с добавлением пластифицирующих, антипереновых и других технологических добавок. Материал используется в качестве вибродемпфирующей прокладки в конструкциях «плавающих полов» с целью улучшения изоляции шума. Основные физико-механические характеристики приводятся ниже в таблице.

Современный дом должен быть не только теплым, иметь оригинальные архитектурные решения, но и обладать высокими звукоизолирующими способностями. Конструктивно жилое помещение должно быть спроектировано так, чтобы одновременно защищать человека от проникновения уличного шума и эффективно препятствовать распространению шума из одного помещения в другое.

Звукоизоляция ограждающих конструкций (перекрытий, стен, перегородок) – это способность препятствовать распространению звука, ослаблять звуковое давление шума, проникающего из шумного помещения в тихое. При этом различают воздушный шум, который возникает в воздухе, и благодаря воздушным звуковым волнам распространяется через ограждающие конструкции, и ударный шум, который возникает непосредственно в конструкциях и распространяясь по ним, излучается в виде воздушных волн.

Ограждающие конструкции сами по себе защищают от шумов. От воздушных в большей степени, от ударных в меньшей. Таким образом, для обеспечения комфортных условий проживания необходимо предусматривать дополнительную шумоизоляцию междуэтажных перекрытий. Для этих целей наиболее эффективной является конструкция «плавающего пола».

Эта конструкция представляет собой слой звукоизоляционного прокладочного материала, поверх которого выполняется цементно-песчаная стяжка

Пенотерм НПП ЛЭ (Э) - вибро- шумоизоляция для систем \Основные свойства

  • Эффективная виброшумоизоляция;
  • высокая температура применения — до 150°С;
  • отличные теплозащитные характеристики;
  • экологичность;
  • долговечность;
  • высокое сопротивление теплопередаче;
  • низкая теплопроводность;
  • надежная гидро- и пароизоляция;
  • технологичность установки;
  • экологически чистый продукт.








Типоразмеры

Толщина, ммШирина, ммДлина, мПлощадь, м²Форма выпускаДиаметр, смВес, кгИндекс снижения ударного шума
в конструкциях «плавающих полов», дБ
6
1300 50 65 Рулон 62 16 20
8
1300 50 65 Рулон 71 21 21
10
1300 50 65 Рулон 80 26 22

Выбор конструкции «плавающего пола» (толщины материала Пенотерм НПП ЛЭ (Э) и стяжки) осуществляется в зависимости от назначения помещения, а также типа и толщины плиты перекрытия с помощью программы Пенотерм НПП ЛЭ (Э). Для подбора небходимой толщины материала Пенотерм НПП ЛЭ вы можете воспользоваться как программой Пенотерм НПП ЛЭ (Э), так и таблицей по подбору толщины.

Основные характеристики

ПараметрПорилекс® НПЭ ЛП
Плотность, кг/м3 40
Коэффициент теплопроводности, Вт/м2К 0,034
Динамический модуль упругости при 2000 Н/м², МПа
0,66
Относительное сжатие при 2000 Н/м², %
10
Водопоглощение за 24 часа, % 0,74
Прочность на растяжение, МПа
1,35
Возгораемость Г2, В2, Д3

Области применения

Строительство

  • Виброшумоизоляция пола;
  • Шумоизоляция систем вентиляции, кондиционирования и канализации;
  • Звукоизоляция кинотеатров, концертных залов, звукозаписывающих студий, теле- и радиопередающих станций.

Транспорт

  • Теплоизоляция и шумоизоляция транспортной техники

Монтаж

Монтаж Пенотерма НПП ЛЭ

  1. Плита перекрытия
  2. Пенотерм® НПП ЛЭ (Э)
  3. Металлическая сетка 100×100
  4. Цеметно-песчаный раствор М150
  5. Подложка ПОРИЛЕКС®
  6. Ламинат
  7. Плинтус

Материал Пенотерм® НПП ЛЭ укладывается в три стадии:

  1. Монтаж виброшумоизоляции следует производить после окончания всех строительно-монтажных, электротехнических и отделочных работ. С поверхности плиты перекрытия убирается весь строительный мусор.
  2. Рулоны Пенотерм® НПП ЛЭ (Э) раскраиваются исходя из размеров помещения (укладка «стык в стык»). Следует предусмотреть напуск материала на стену 10—12 см (для удобства рекомендуем выполнять поперечный надрез с обратной стороны на половину толщины материала). После оптимального распределения материала по поверхности пола, стыки тщательно проклеиваются строительным скотчем.
  3. Далее внахлест укладывается кладочная сетка. Для большей эффективности, сетка укладывается не прямо на материал, а на небольшие прокладки. при необходимости сетка связывается. После окончания всех подготовительных работ, убирается весь мусор. Далее армированная поверхность заливается цементно-песчаным раствором марки не менее М150. После предварительного распределения, его необходимо тщательно провибрировать виброрейкой для устранения возможных воздушных пузырей. После окончания укладки, поверхность раствора нужно загладить и укрыть полиэтиленовой пленкой. В течении первых семи суток необходимо тщательно соблюдать все правила ухода за бетонами.

Варианты монтажа

Вариант 1: Сопряжение пола с перегородкой

Вариант 1: Сопряжение пола с перегородкой

  1. Звукоизоляция
  2. ГВЛ
  3. Плинтус
  4. Ламинат
  5. Армированная цементно-песчаная стяжка М150
  6. Пенотерм® НПП ЛЭ (Э)
  7. Плита перекрытия



Вариант 2: Примыкание пола в ванной комнате

Вариант 2: Примыкание пола в ванной комнате

  1. Приклеивающий состав
  2. Выравнивающая затирка из цементно-песчаного раствора
  3. Керамическая плитка
  4. Армированная цементно-песчаная стяжка М150
  5. Пенотерм® НПП ЛЭ (Э)
  6. Плита перекрытия



Вариант 3: Примыкание трубопровода в междуэтажных перекрытиях

Вариант 3: Примыкание трубопровода в междуэтажных перекрытиях

  1. Стена
  2. Плинтус
  3. Ламинат
  4. Армированная цементно-песчаная стяжка М150
  5. Пенотерм® НПП ЛЭ (Э)
  6. Плита перекрытия
  7. Безусадочный раствор
  8. Труба
  9. Гильза из асбестокартона

Выпускается по техническим условиям (ТУ)

  • ТУ 2246-028-00203430-2003

Сертификаты

  • Сертификат пожарной безопасности № С-RU.ПБ12.В.00066
  • Санитарно-эпидемиологическое заключение № 66.01.40.229.П.001192.05.09
  • Сертификат соответствия РОСС RU.АИ16.Н02688
  • Сертификат соответствия НИИСтройФизики №030006.023/285-09
